Mise en place de VRRP sous Cisco

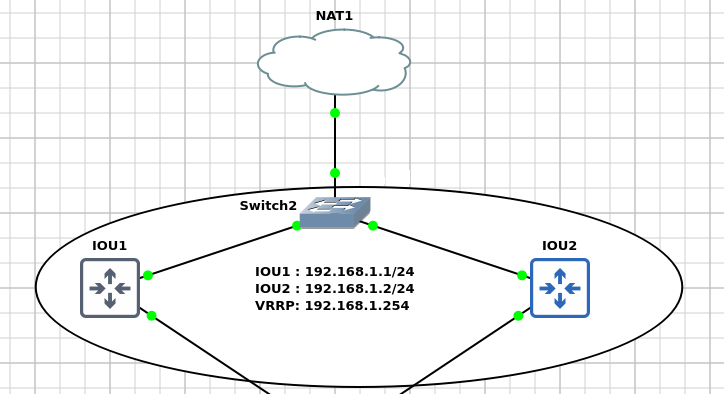

En partant de cette topologie

Les deux routeurs ont une interface reliée au NAT1 en DHCP

Les interfaces e1/1 des deux routeurs sont dans le réseau 192.168.1.0/24

Configuration de IOU1

IOU1#conf t
IOU1(config)#interface e1/1
IOU1(conf-if)#vrrp 10 ip 192.168.1.254
IOU1(conf-if)#vrrp 10 priority 150

Configuration de IOU2

IOU2#conf t
IOU2(config)#interface e1/1
IOUE2(conf-if)#vrrp 10 ip 192.168.1.254

Vérification sur IOU1

IOU1#show vrrp brief
Interface          Grp Pri Time  Own Pre State   Master addr     Group addr
Et1/1              10  150 3414       Y  Master  192.168.1.1     192.168.1.254

Vérification sur IOU2

IOU2#show vrrp brief
Interface          Grp Pri Time  Own Pre State   Master addr     Group addr
Et1/1              10  100 3609       Y  Backup  192.168.1.1     192.168.1.254
